Wireshark 表示フィルタ設定方法

f:id:chima_chimao:20190712124440j:plain



こんばんわ、ちま夫です。



Wireshark でパケットキャプチャーして表示フィルタを使用することがありましたので、忘れないよう備忘録として書いておきます。



Wiresharkのフィルタと言っても、キャプチャーする時にフィルタするキャプチャーフィルタと、表示する時にフィルタして表示する表示フィルタの2種類が存在します。

今回は表示フィルタの方を記載します。





Wiresharkのバージョン



この記事で使用しているWiresharkのバージョンはVer3.0.2です





表示フィルタのルール例



表示フィルタのルール例をいくつか記載します。

内容 フィルタ設定例
IPアドレスが192.168.200.100に合致したパケットを表示 ip.addr == 192.168.200.100
宛先IPアドレスが182.22.25.124に合致したパケットを表示 ip.dst == 182.22.25.124
送信元IPアドレスが192.168.200.100に合致したパケットを表示 ip.src == 192.168.200.100
プロトコルがICMPに合致したパケットを表示 icmp
TCPポート番号がTCP:443に合致したパケットを表示 tcp.port == 443
宛先TCPポート番号がTCP:443に合致したパケットを表示 tcp.dstport == 443
送信元TCPポート番号がTCP:443に合致したパケットを表示 tcp.srcport == 443
宛先IPアドレスが182.22.25.124で且つ宛先TCPポート番号がTCP:443に合致したパケットを表示 ip.dst == 182.22.25.124 and tcp.dstport == 443



表示フィルタの設定結果例



それでは実際に表示フィルタのルールを適用させた時の画面イメージを記載します。



【標準】

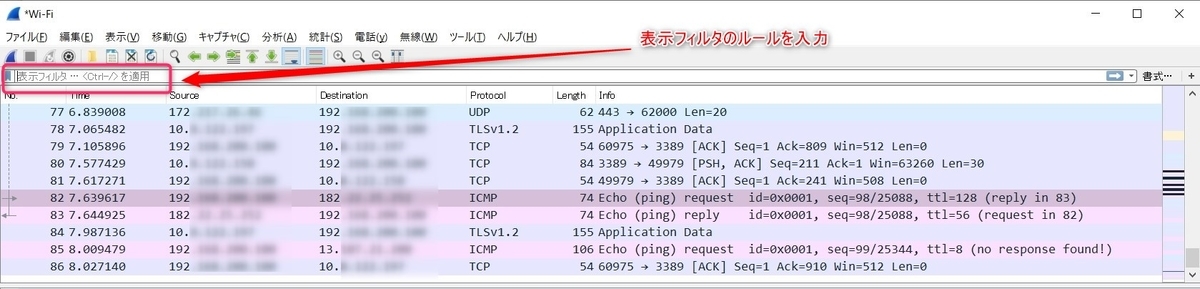

フィルタ無しの標準画面です。赤色四角部分にフィルタルールを入力して目的のパケットのみを表示させます。

f:id:chima_chimao:20190711164158j:plain

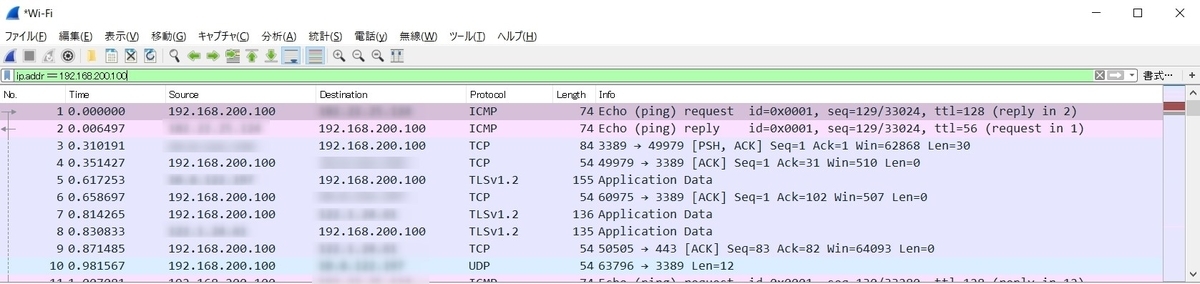

【IPアドレスが192.168.200.100に合致したパケットを表示】

f:id:chima_chimao:20190711164317j:plain

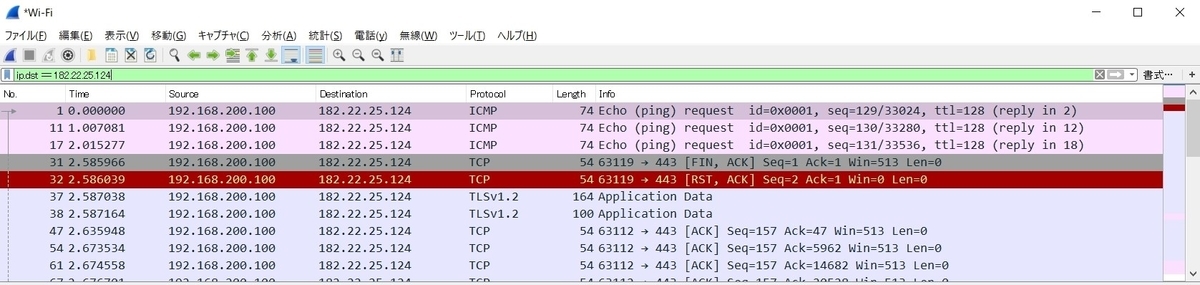

【宛先IPアドレスが182.22.25.124に合致したパケットを表示】

f:id:chima_chimao:20190711164343j:plain

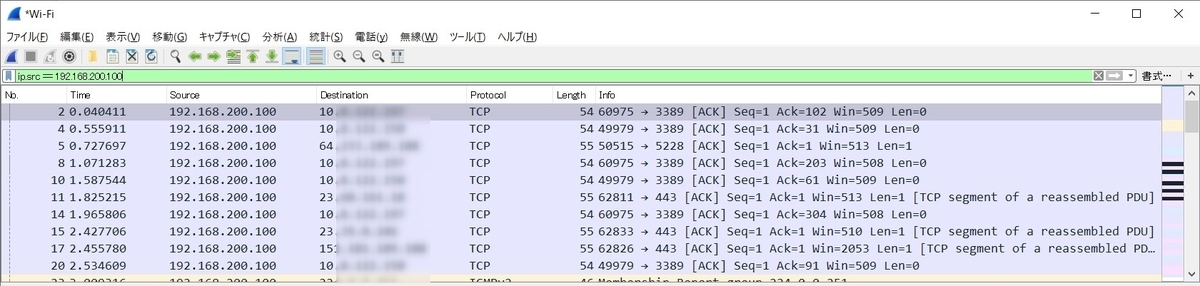

【送信元IPアドレスが192.168.200.100に合致したパケットを表示】

f:id:chima_chimao:20190711164330j:plain

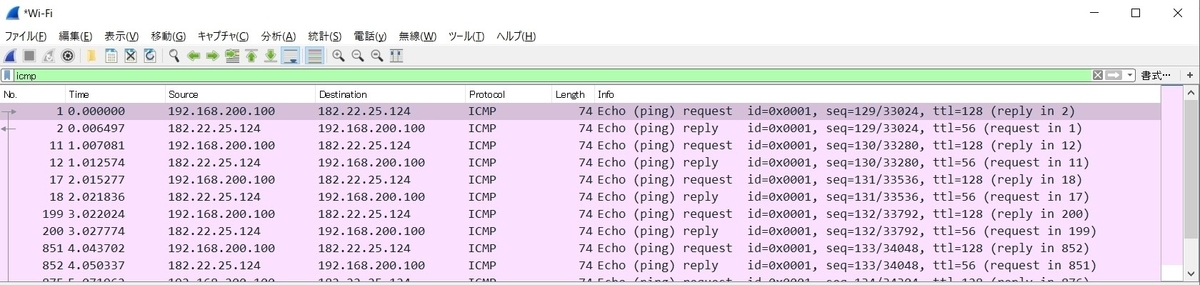

【プロトコルがICMPに合致したパケットを表示】

f:id:chima_chimao:20190711164358j:plain

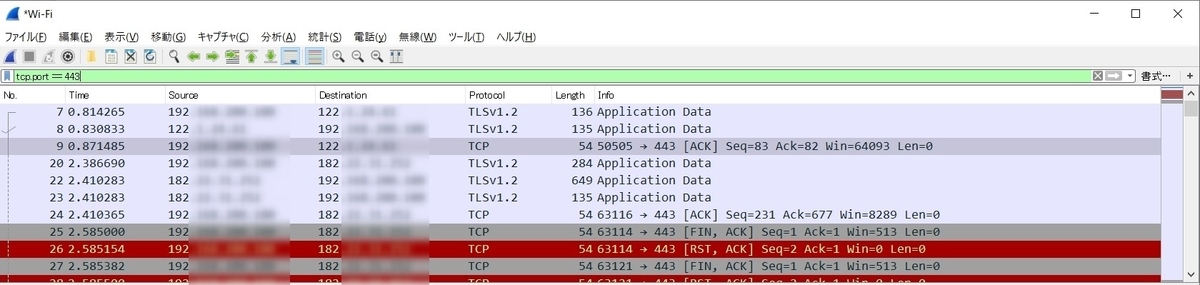

【TCPポート番号がTCP:443に合致したパケットを表示】

f:id:chima_chimao:20190711164410j:plain

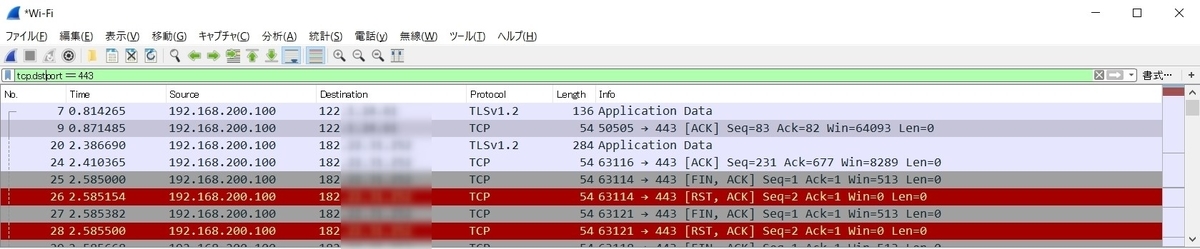

【宛先TCPポート番号がTCP:443に合致したパケットを表示】

f:id:chima_chimao:20190711164423j:plain

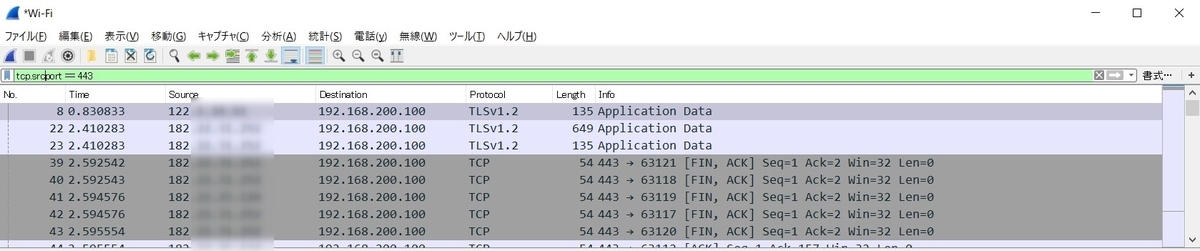

【送信元TCPポート番号がTCP:443に合致したパケットを表示】

f:id:chima_chimao:20190711164435j:plain

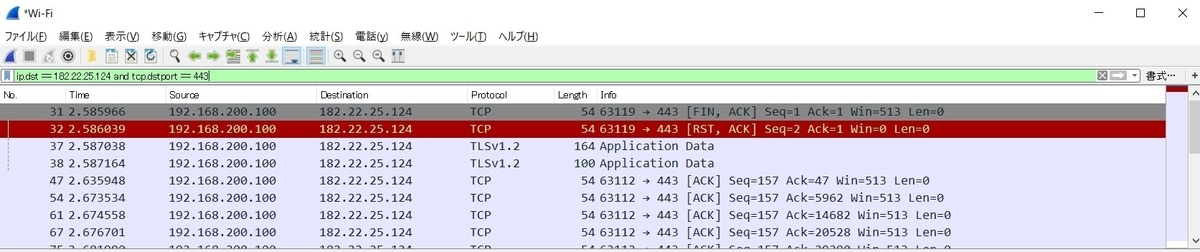

【宛先IPアドレスが182.22.25.124で且つ宛先TCPポート番号がTCP:443に合致したパケットを表示】

f:id:chima_chimao:20190711164455j:plain



こんな感じに目的のパケットのみを表示でき、大変見やすくなりますね。ここに書いたフィルタルールはほんの一部なので色々試してみてください。
